Making power visible.

De ultieme 12-kanaals Power Analyzer voor de serieuze Smart Home en zakelijke beheerder. Krijg realtime inzicht in elke fase, elke groep en je volledige netkwaliteit direct in Home Assistant.

Bekijk HA Hacks

Waarom de Rolectro R12?

Ontworpen voor de veeleisende engineer. Eén module, eindeloze mogelijkheden.

📊

Alles-in-één overzicht

Waarom 12 losse meters in je groepenkast proppen? Meet je hoofdaansluiting, warmtepomp, zonnepanelen, laadpaal én kookgroep tegelijk met één compacte DIN-rail module.

☁️

Geen Cloud, Geen Abonnement

Jouw netwerk, jouw data. De meter communiceert volledig lokaal via je eigen MQTT broker of via bedrade Modbus RTU. Geen externe servers die kunnen uitvallen.

⚡

Deep-Dive Power Quality

Meer dan alleen kWh en Ampères. Meet harmonische vervuiling (THD), fasehoeken en power factor per kanaal. Spoor sluipende netproblemen en inefficiënte apparatuur direct op.

Haal alles uit je R12 met Home Assistant

Officiële documentatie, pro-tips en de beste custom frontend kaarten via HACS.

HA Core

MQTT & Dashboards

Zodra je meter succesvol verbonden is, komt alle data automatisch binnen via de MQTT integratie. Leer in de officiële documentatie hoe dit werkt en hoe je eenvoudig je eerste visualisaties toevoegt aan je dashboard.

MQTT Docs ↗ Dashboards ↗

HACS Frontend

Sankey Chart Card

De absolute must-have voor de Rolectro R12! Met 12 kanalen kun je de perfecte flow maken: Van je Hoofdaansluiting vertakkend naar Zonnepanelen, Warmtepomp en meer. Visualiseer in één oogopslag waar je stroom naartoe vloeit.

Kaart (GitHub) ↗

Inspiratie

Dashboard Voorbeelden

Weet je niet waar je moet beginnen of zoek je nieuwe ideeën voor je R12 meter? Bekijk deze grote thread waar honderden Home Assistant gebruikers vol trots hun ultieme dashboards delen.

Bekijk op Reddit ↗

HA Tip

Groepen Maken (Helpers)

Meet je een 3-fase warmtepomp over kanaal 1, 2 en 3? Maak een virtuele 'Helper' aan in Home Assistant om de waardes bij elkaar op te tellen tot één grote 'Totaal Warmtepomp' entiteit voor je berekeningen.

HA Helpers ↗

Database Beheer

Beheers je Recorder

12 kanalen die Spanning, Stroom, THD en Vermogen doorgeven zorgt voor gigantisch veel data. Sluit onnodige entiteiten (zoals de power_factor per kanaal) uit van de interne recorder om je Home Assistant supersnel te houden.

HA Recorder ↗

Setup Assistent

📡 Eerst Hotspot Aanmaken

Maak op je telefoon of laptop een mobiele hotspot aan. De meter verbindt hier automatisch mee.

Let op: Zorg ervoor dat tijdens deze eerste instelling je Home Assistant server óók verbonden is met dezelfde router.

HOTSPOT NAAMadmin

WACHTWOORD12345678

Link

Data

Wifi

Broker

Check

Dash

📡 Check je Hotspot: Naam: admin | WW: 12345678

📺 Meter in rCFG Modus Zetten

Druk op ENTER om het hoofdmenu te openen.
Navigeer naar SET en druk op ENTER.
Voer de pincode in: 6666.
Zet de waarde van rCFG naar ON of yES.

1. Verbinding Maken

Voer het productienummer in het configuratiescherm in en log in.

31212256C0029

🔄 Meter Online Zetten: Klik op het ververs-icoontje naast Device status tot hij Online springt.

📊 Data Selectie (Bespaar Data)

Scroll in het configuratiescherm naar Data Item Selection.
Vul bij Register addr in: 0511
Klik op Read, vink aan wat je wilt ontvangen, en klik Write.

🔌 Netwerk Vereiste: Zorg dat je Home Assistant server met een vaste netwerkkabel (RJ45) is aangesloten op je router. Alleen de laptop/telefoon en de meter zitten op de WiFi voor stabiliteit.

3. Netwerk & Broker Instellen

Server IP: Lokaal IP van je HA server.
Server port: 1883
MQTT account & Password: Inlog van HA Mosquitto broker.
WIFI account & Password: Je EIGEN vaste WiFi netwerk.

Belangrijk:

Klik helemaal onderaan in het portaal op Submit/Opslaan!

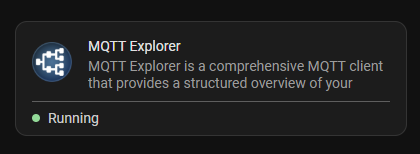

4. MQTT Broker Controleren

Zorg dat de Mosquitto broker draait op je HA server.

5. Connectie Check

Kijk in Home Assistant bij 'Apparaten & Diensten' of de meter via de MQTT integratie binnenkomt.

⏳ Geduld a.u.b.: Het kan de eerste keer tot enkele minuten duren voordat alle entiteiten via MQTT zijn doorgegeven en zichtbaar worden in Home Assistant. Dit is volkomen normaal. Blijf de pagina af en toe verversen.

Is je meter zichtbaar?

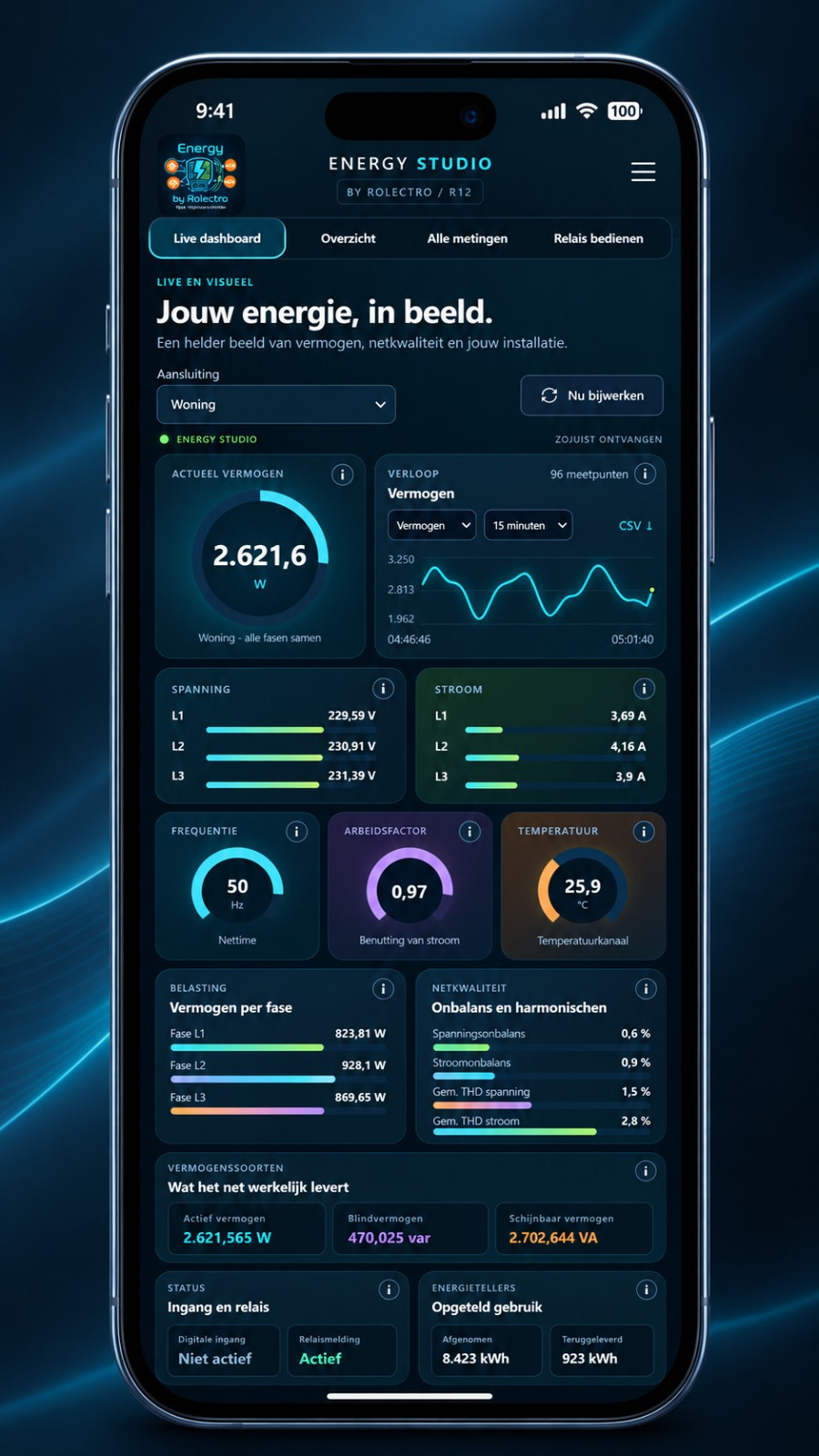

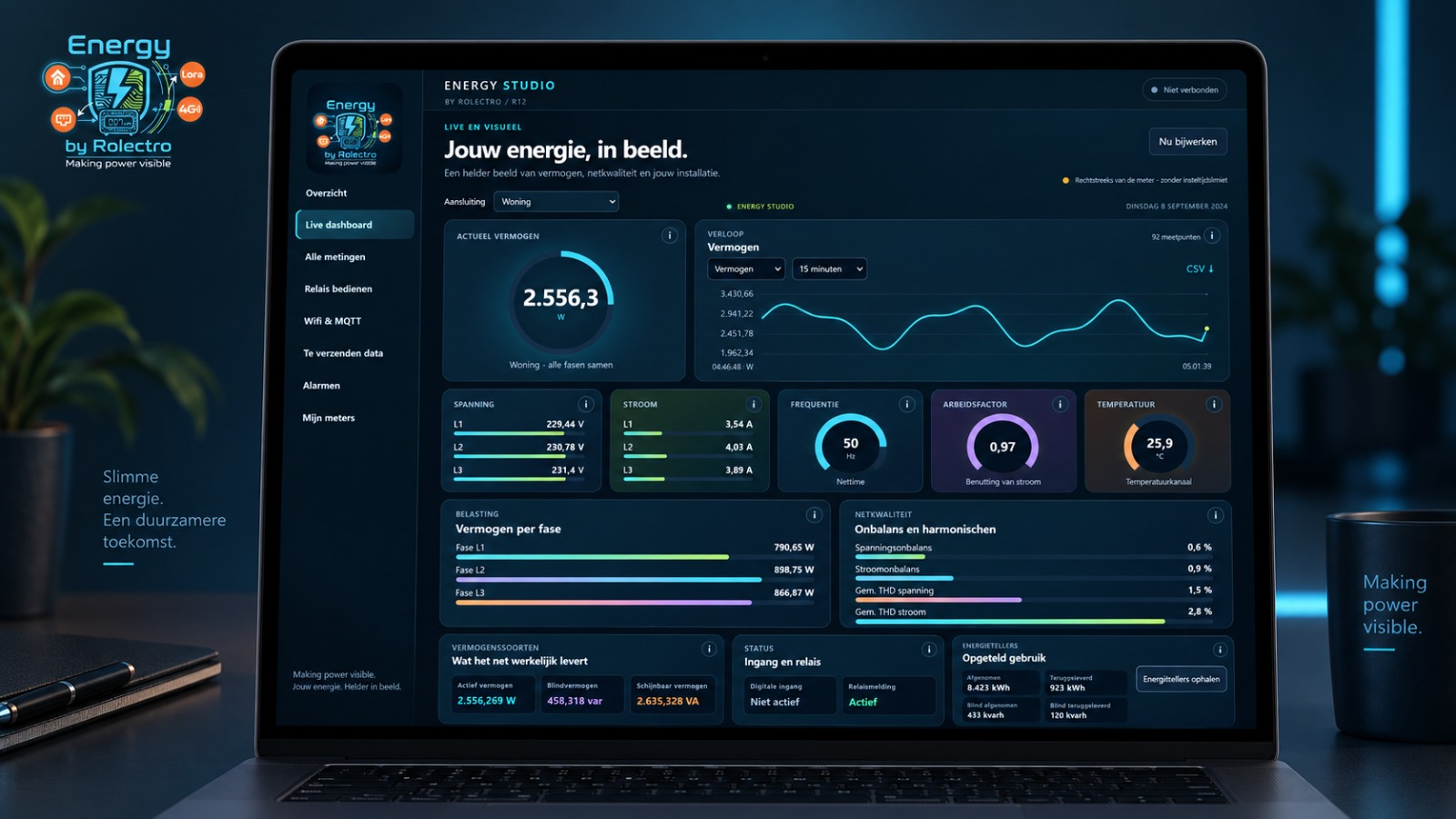

6. Dashboard Setup

Je R12 meter is officieel verbonden! Bouw nu je droom dashboard met de nieuwe entiteiten.

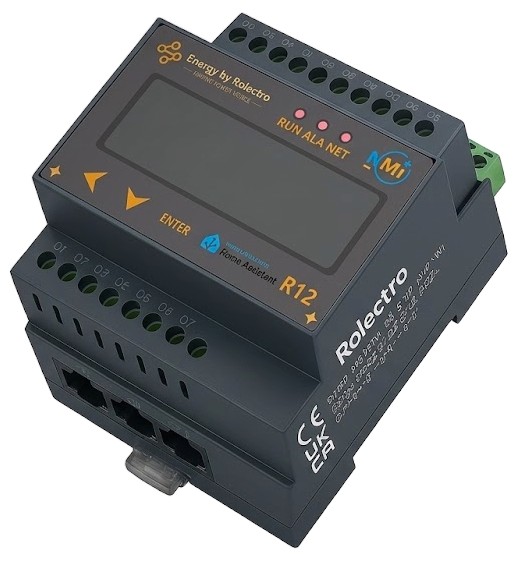

Rolectro R12 Power Analyzer

Geavanceerde 12-kanaals energiemeting & Power Quality

Systeemspecificaties

Meetkanalen: 12x Fysieke CT Ingangen (3-Fase / 1-Fase)

Netkwaliteit: THD, Fasehoeken

Datakoppeling: Modbus RTU, Wi-Fi & MQTT (HA)

Stap {{ step }} Voltooien

Volg de actieve instructies om deze stap in je eigen Home Assistant netwerk af te ronden.

📚 Rolectro R12 - Documentatie Centrum

Installatie & Specificaties

Aansluitschema

Modbus Registers

MQTT & Auto-Discovery

🔥 HA Tips & HACS

📐 Rolectro R12 Architectuur

De Rolectro R12 is een geavanceerde multi-channel power analyzer ontworpen voor diepgaande elektrische monitoring. Het apparaat meet stroom, spanning, power factor, en harmonische vervuiling over afzonderlijke kanalen.

🔌

12 Kanaals Meting

Fysieke aansluiting mogelijk voor 12 CT's, flexibel configureerbaar als 4x 3-Fase of 12x 1-Fase.

⚡

Power Quality

Meet asymmetrie, actueel vermogen, blindvermogen en Total Harmonic Distortion (THD).

⚠️ Veiligheid & Vakbekwaam Persoon (VP)

Levensgevaarlijke Spanningen: Laat fysieke aanpassingen in de verdeler altijd uitvoeren door of onder direct toezicht van een Vakbekwaam Persoon (VP) volgens de geldende normen (bijv. NEN 3140).

Zorg altijd voor een goedgekeurd schakelplan voordat u de hoofdschakelaar bedient.
Belangrijk: Sluit de secundaire wikkelingen van stroomtransformatoren (CT's) kort indien ze niet zijn aangesloten op de analyzer om defecten te voorkomen.
Let erop dat de fasen (L1, L2, L3) van de voeding exact overeenkomen met de referentiefasen van de CT klemmen (CT1, CT2, CT3).

🔌 Aansluitschema Rolectro R12 (1-Fase)

Volg de onderstaande stappen om de R12 Power Analyzer correct en veilig aan te sluiten. Zorg dat de stroom altijd is uitgeschakeld tijdens de installatie. Laat deze werkzaamheden uitvoeren door een aangewezen Vakbekwaam Persoon (VP), zoals Don, conform de geldende NEN-normen.

⚡

1. Systeemvoeding

Voorziet de meter van stroom.

Klem L: Systeemvoeding (Fase)
Klem N: Systeemvoeding (Nul)

📊

2. Spanningsmeting

1-fase netspanning referentie.

Klem 4 (Ua): Fase A spanning
Klem 10 (Un): Nul referentie

🔗

3. Datacommunicatie

RS485 voor Modbus RTU.

Klem 1 (A): RS485 A+
Klem 2 (B): RS485 B-

⭕

4. Stroomspoelen (CT's)

Plug & play stroommeting.

RJ45 Poorten: Klik CT1 t/m CT4 vast (van links naar rechts).

Optionele Aansluitingen

Digitale Ingangen: Klem 25-28 (COM: 37-40) Relais Uitgangen: Klem 30, 32, 34, 36 Temperatuur: Klem 41-48

📡 Systeem & Kanaal Mapping (Modbus)

Via Modbus RTU kan de meter direct uitgelezen of geconfigureerd worden. Tijdens de setup gebruiken we register 0511 om de MQTT Data Item Selection in te stellen.

Tip: Register 0511 is het hart van de MQTT output. Hierin bepaalt de meter wélke meetwaarden naar de broker worden gepusht.

Register (Hex)	Parameter	Beschrijving
`0501H`	Wiring method	0: P4L (3-Phase 4-Wire) \| 1: LS12 (Single-Phase mode)
`0502H`	Modbus Address	Apparaatadres instelling: bereik 1 ~ 247
`0030H - 0034H`	Phase Voltages	Spanningen per fase (Ua, Ub, Uc)
`003CH - ...`	Phase Currents	Stromen per fysieke aansluiting / kanaal (Ia, Ib, Ic)
`0060H`	Power Factor (PF)	Essentieel voor het berekenen van reactief vermogen
`0511H`	Data Item Select	Selectie van de datapunten voor verzending via MQTT

🤖 Home Assistant Auto-Discovery

Zodra de meter is verbonden met uw Mosquitto broker, zendt hij speciaal geformatteerde JSON payloads uit. Home Assistant pakt deze direct op via de Auto-Discovery integratie. Binnen enkele minuten verschijnen alle 12 kanalen en Power Quality entiteiten in uw dashboard, zonder dat u YAML hoeft te typen.

MQTT Topic: homeassistant/sensor/rolectro_r12/...

{
  "name": "Rolectro R12 Kanaal 1 Vermogen",
  "state_topic": "rolectro/r12/31212256C0029/telemetry",
  "value_template": "{{ value_json.ch1_active_power }}",
  "unit_of_measurement": "W",
  "device_class": "power",
  "state_class": "measurement",
  "unique_id": "r12_31212256C0029_ch1_pwr",
  "device": {
    "identifiers": ["31212256C0029"],
    "name": "Rolectro R12 Power Analyzer",
    "manufacturer": "Energy by Rolectro",
    "model": "R12"
  }
}

HACS Frontend

Sankey Chart Card

Ideaal voor het visualiseren van de 12 kanalen. Breng de flow in beeld: van Hoofdaansluiting tot Zonnepanelen en Warmtepomp.

ui-lovelace.yaml

type: custom:sankey-chart
title: Rolectro R12 Flow
show_names: true
sections:
  - entities:
      - sensor.r12_hoofd
  - entities:
      - sensor.r12_warmtepomp
      - sensor.r12_laadpaal

Database Tip

Recorder Exclude

Voorkom een trage database. Filter entiteiten eruit waarvan u geen historische grafieken nodig heeft, zoals de power factor.

configuration.yaml

recorder:
  exclude:
    entity_globs:
      - sensor.r12_*_power_factor
      - sensor.r12_*_voltage
      - sensor.r12_*_thd

HA Groepen

Drie-fasen optellen (Helpers)

Als u CT1, CT2 en CT3 gebruikt voor een 3-fase kookgroep of warmtepomp, wilt u dit bundelen in het dashboard. Ga naar: Instellingen -> Apparaten & Diensten -> Helpers -> + Helper Toevoegen -> Combineer de staat van meerdere sensoren (Min/Max). Kies voor de eigenschap "Som" en selecteer de 3 betreffende R12 fasen.
